라즈베리팡팡
라즈베리 파이로 릴레이 제어 본문
라즈베리 파이로 릴레이를 제어할 수 있다면 여러모로 굴릴 곳이 많지 않을까😶
하는 마음에 마이콘용 릴레이 모듈이 아닌, 오므론의 릴레이를 사용해보기로 했다.

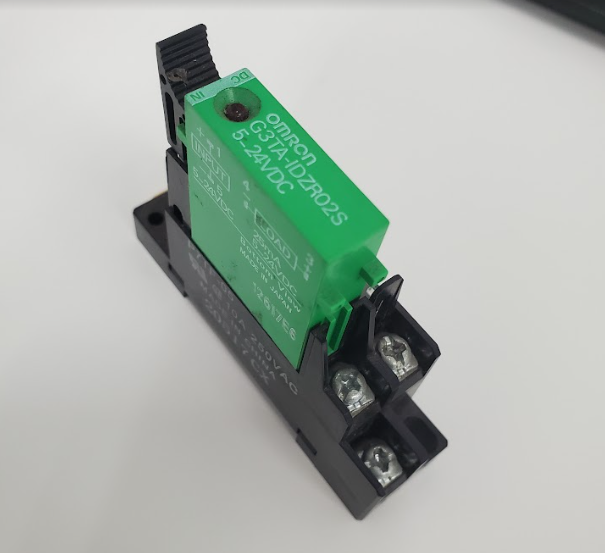

사용 릴레이(G3TA-IDZR02S)
거진 라즈베리만한 크기이고, 소켓은 din레일에 장착 할 수 있겠다.

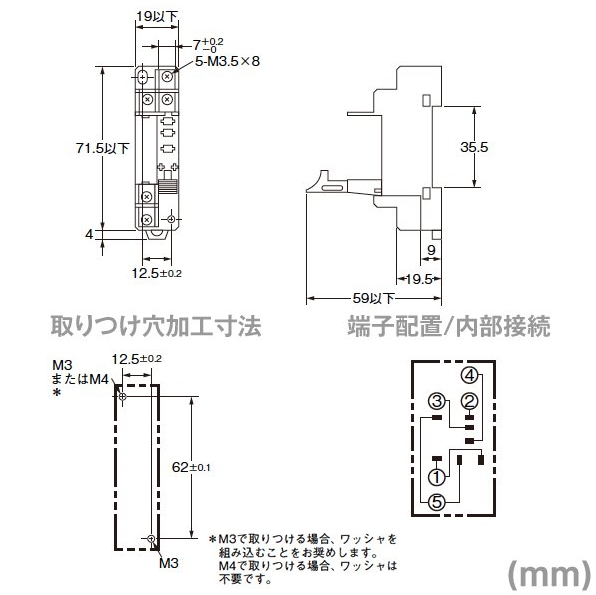

사양서를 보면 소켓의 1번, 2번 단자가 input+, - 이고,
3번과 4번 단자가 load의 +, - 단자임을 알 수 있다.
릴레이의 로드쪽은 5~24V DC까지 사용가능. 문제는 인풋쪽의 사용전압도 5~24V DC....

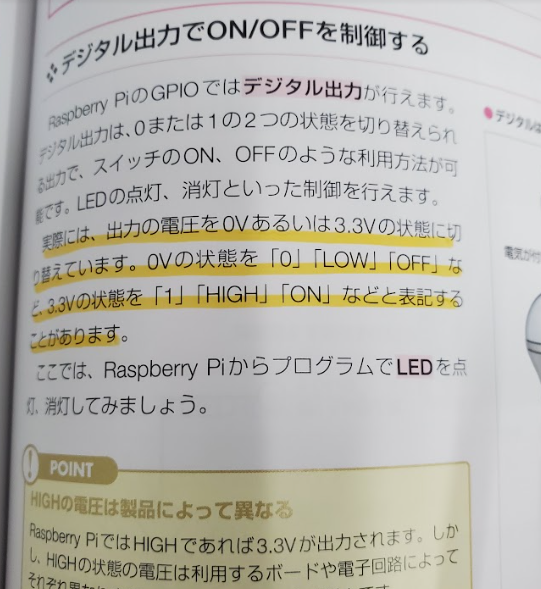

교재를 보면 라즈베리파이의 gpio핀 출력전압이 3.3V 정도인데, 5V 릴레이가 제대로 작동할 수 있을지 확인을 해야겠다.
Node-red 에서 작업
라즈베리 파이의 gpio12번 핀에 1(3.3V)과 0(0V)의 신호를 줄 수 있도록 설정
gnd는 바로 아래의 14번핀을 사용

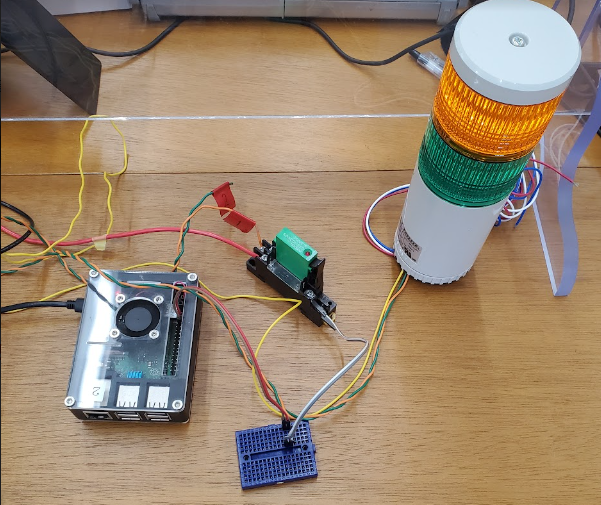

릴레이가 작동하는지 알기 쉽도록 파토 24V DC의 라이트를 연결해서 점등하는지 체크
소켓 1번에는 12번핀, 2번에는 14번핀을 연결.

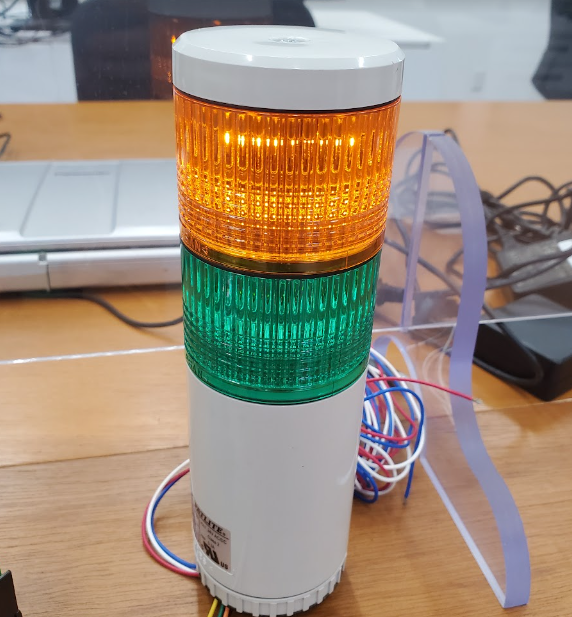

12번 핀이 high(1) 상태일 때 라이트 점등으로 릴레이 동작 확인.
3.3V(테스터 측정시 3.6V) 전압에서도 5V 릴레이를 사용할 수 있겠다.
물론, 반대로 5V가 gpio로 입력되는 건 위험하겠지만...
