[Sensor#3] 수위계 TD8600

1. TD8600

수위계 TD8600. 전원 DC 24V, 2선식 센서로 출력신호는 DC4~20mA

수압으로 변하는 저항값으로 수위를 측정하는 방식.

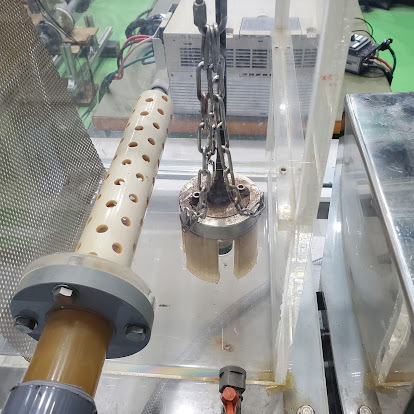

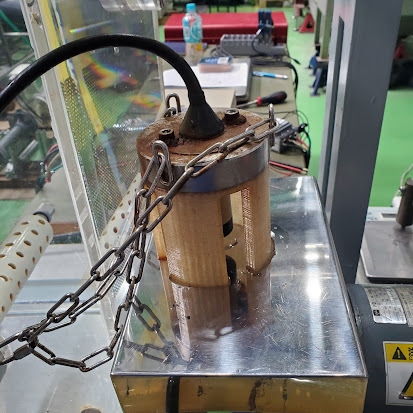

사진에서는 정중앙에 매달려 있는 것이 센서인데, 수직으로 세우기 위해서 3D프린터로 다리를 붙였더니 센서가 잘 안보이네..😥



2. 동작 테스트

센서를 대기압상태에서 측정했을때 0.967V

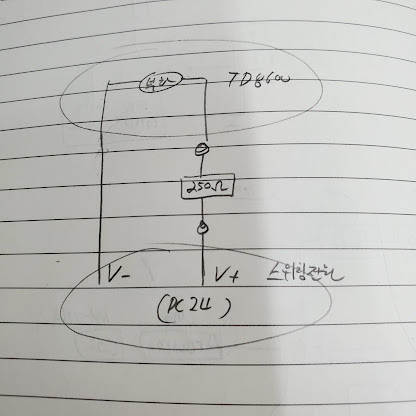

(전압측정을 위해서 V+쪽에 239.5Ω 저항을 장착. 아래 참고

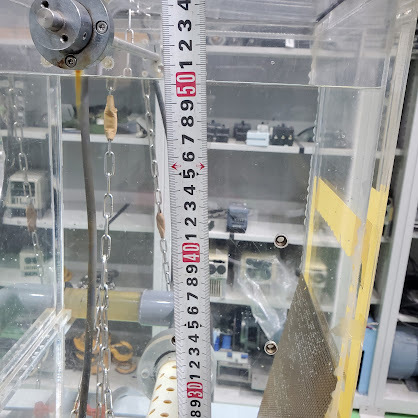

수위가 약50cm 일때 측정전압은 1.160V



측정값으로 계산을 해보면

수위가 0m일때, 0.967V = 239.5Ω * 4.038mA

수위가 0.5m일때, 1.160V = 239.5Ω * 4.843mA



센서의 측정범위는 0~10m이고, 4~20mA 출력이므로

이론값으로 수위가 0.5m면 0.8mA가 증가한다.



실제 측정값은 4.843 - 4.038 = 0.805mA 였으므로

수위를 대충 측정했음에도 이론값인 0.8mA과 근사했음을 알 수 있다.



센서 성능 확실하구만👍





3. 아두이노에서 측정

---

int val = 0;

int analogPin = A1;

void setup() {

  // put your setup code here, to run once:

  Serial.begin(9600);





}



void loop() {

  // put your main code here, to run repeatedly:





  val = analogRead(analogPin);

  Serial.print("data:");

  Serial.println(val);

  delay(1000);



}

---

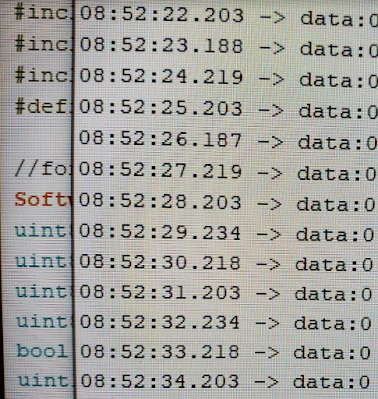

수위계에 연결하지 않았을때 A1핀 값은 0



수위가 0m일때 A1핀 값은 194정도

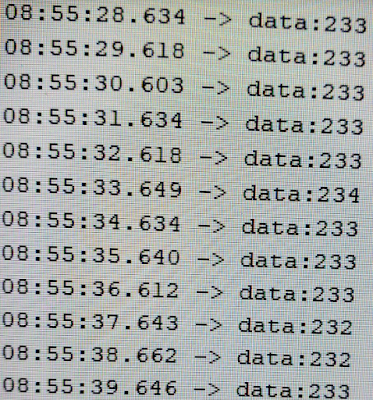

수위가 47~50cm일때, A1핀 값은 233정도





아두이노 출력값을 수위로 바꾸면,

(초기값은 194, A1핀 값 1당 0.00496V, 1V당 수위2.5m 로 설정)

---

int val = 0;

int analogPin = A1;

void setup() {

  // put your setup code here, to run once:

  Serial.begin(9600);





}



void loop() {

  // put your main code here, to run repeatedly:





  val = analogRead(analogPin);

  float a = ((val - 195) * 0.00496) * 2.5;  // 194は初期値、val値1当たり0.00496V、1V当たり2.5m

  Serial.println(a);

  delay(1000);



}

---

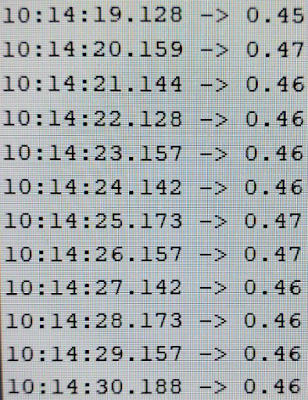

수위가 47~50cm일때, 아두이노 출력 값은 46~47cm

1~2cm정도의 오차는 있지만 대략적인 수위측정 성공👏
