아두이노 analogRead 값의 불안정 본문
https://prasowa.tistory.com/45
[Sensor#3] 수위계 TD8600
1. TD8600 수위계 TD8600. 전원 DC 24V, 2선식 센서로 출력신호는 DC4~20mA 수압으로 변하는 저항값으로 수위를 측정하는 방식. 사진에서는 정중앙에 매달려 있는 것이 센서인데, 수직으로 세우기 위해서
prasowa.tistory.com
지난번에는 아두이노의 아날로그 값(0~1024)으로 수위계의 데이터를 읽을 수 있었다.
수위계 값을 측정하는 아두이노를 라즈베리파이와 연결해서 확인하려 했지만, 라즈베리파이를 경유해면 어째서인지 불안정한 값이 반복되어서 출력되었다.

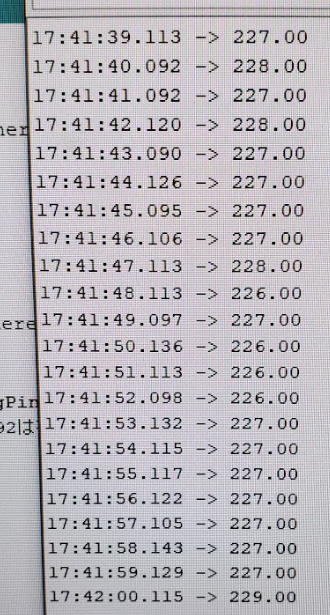

pc와 연결해서 아두이노의 시리얼모니터를 보면 226~229의 값을 유지하지만

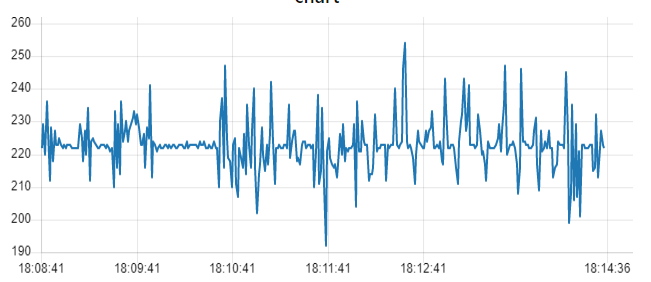

라즈베리파이에서 아두이노의 출력 값을 확인하면 190~250으로 큰폭으로 값이 변동함.
아두이노와 라즈베리파이를 다른 모델로 교체해서 확인해도 같은 증상이므로, 전원문제로 보임.
analogRead값을 1당 0.0049V로 계산시,
전압값은 PC와 아두이노의 경우, 1.1074V ~ 1.1221V
라즈베리파이와 아두이노의 경우, 0.931V ~ 1.225V
라즈베리파이에서 연결한 아두이노 쪽이 3배정도 변동값이 크다.
뭐가 원인일까?🤔🤔
